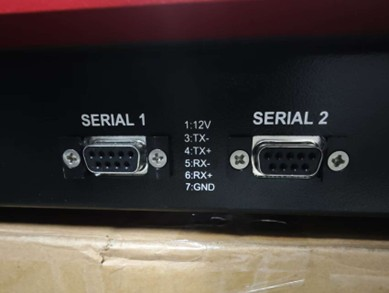

下图所示为设备的数据输出接口，可在软件中选择使用 串口 1（Serial1） 或 串口 2（Serial2）。将 RS422 转 RS232 线缆连接至 Quantum 设备的 Serial 1（串口 1） 或 Serial 2（串口 2） 接口。

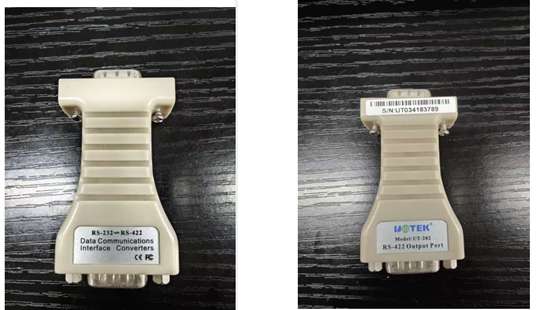

不过，本设备的串口为 RS422 接口，而计算机需要 RS232 接口，因此需使用转换器，如下图所示。

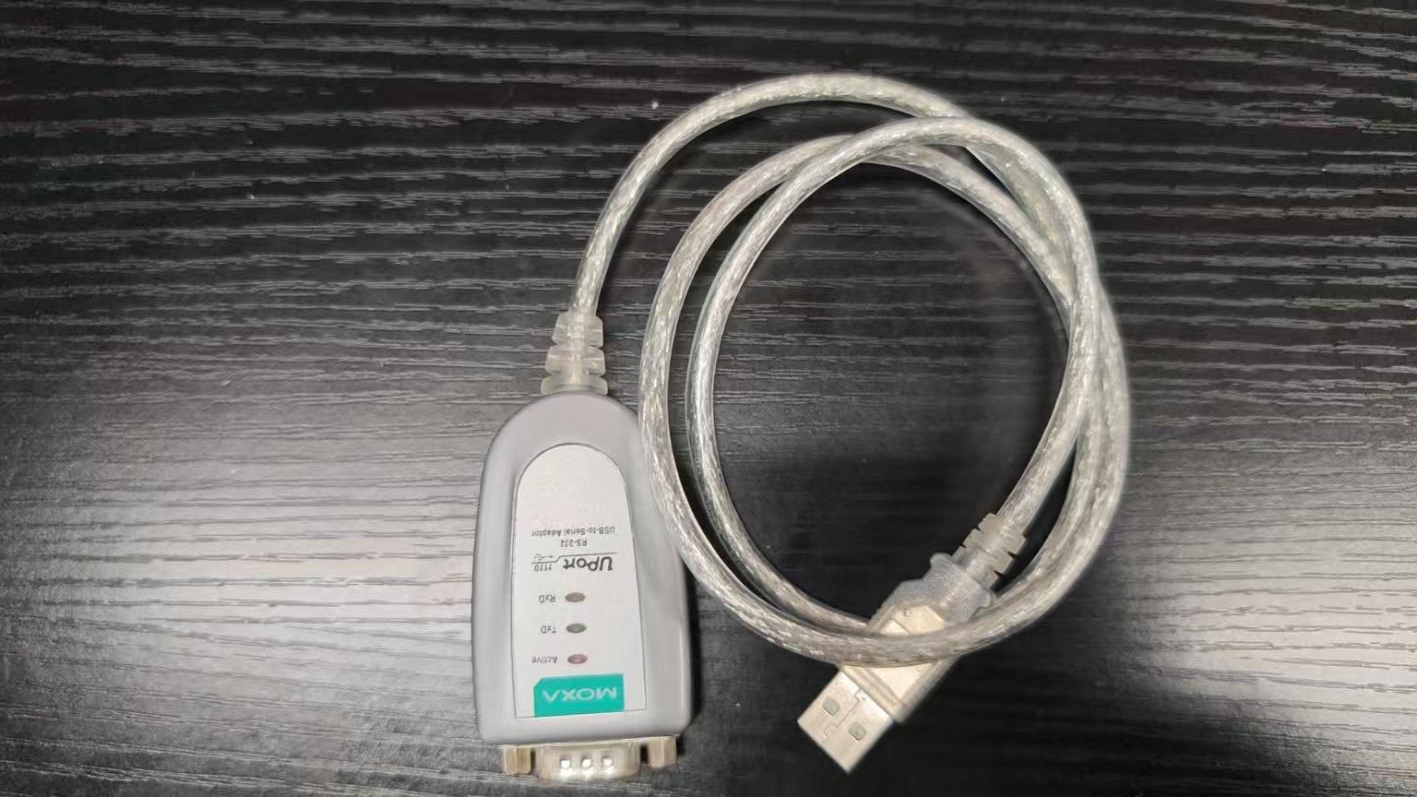

最后通过下图所示的转换器连接至您的电脑。

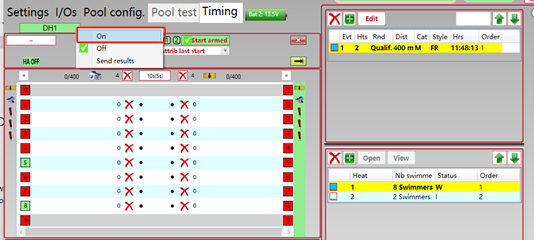

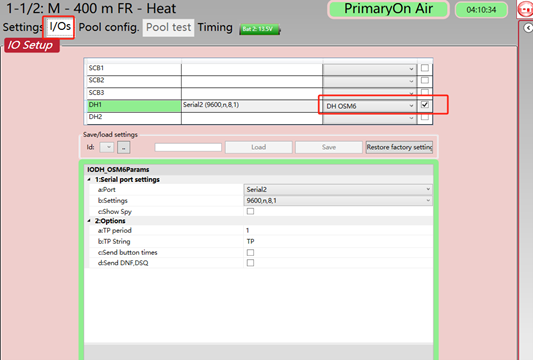

在 Quantum 中启用记分牌数据输出，将数据类型选择为 OSM6。

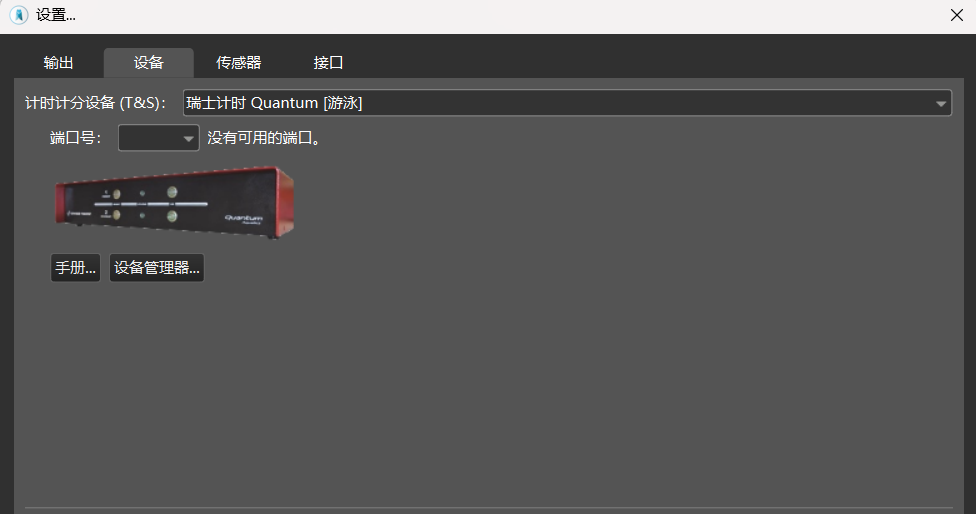

在 CICADA 软件中配置 SwissTiming Quantum 可用的串口。

变量参考：
游泳
