KS-GC16控制台连接
设备连接
有2种连接方式：

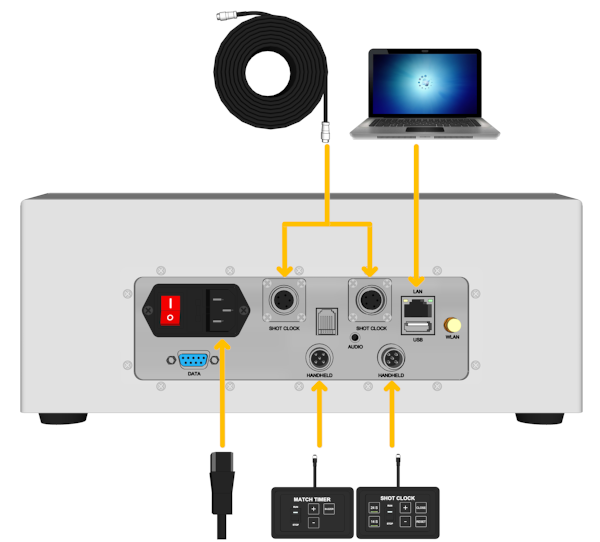

网线直连
连接比赛手柄和进攻计时手柄。
控制台和计分软件电脑网线直连。
连接24秒计时屏。
连接电源线。

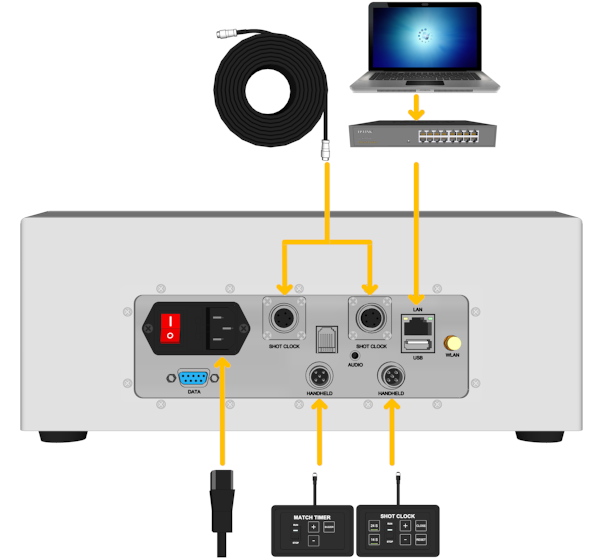

交换机或者路由器连接
连接比赛手柄和进攻计时手柄。
控制台和计分软件电脑接入交换或者路由器Lan口。
连接24秒计时屏。
连接电源线。
设置控制台和电脑IP
首先确保计算机的防火墙已关闭。Close Windows Firewall.

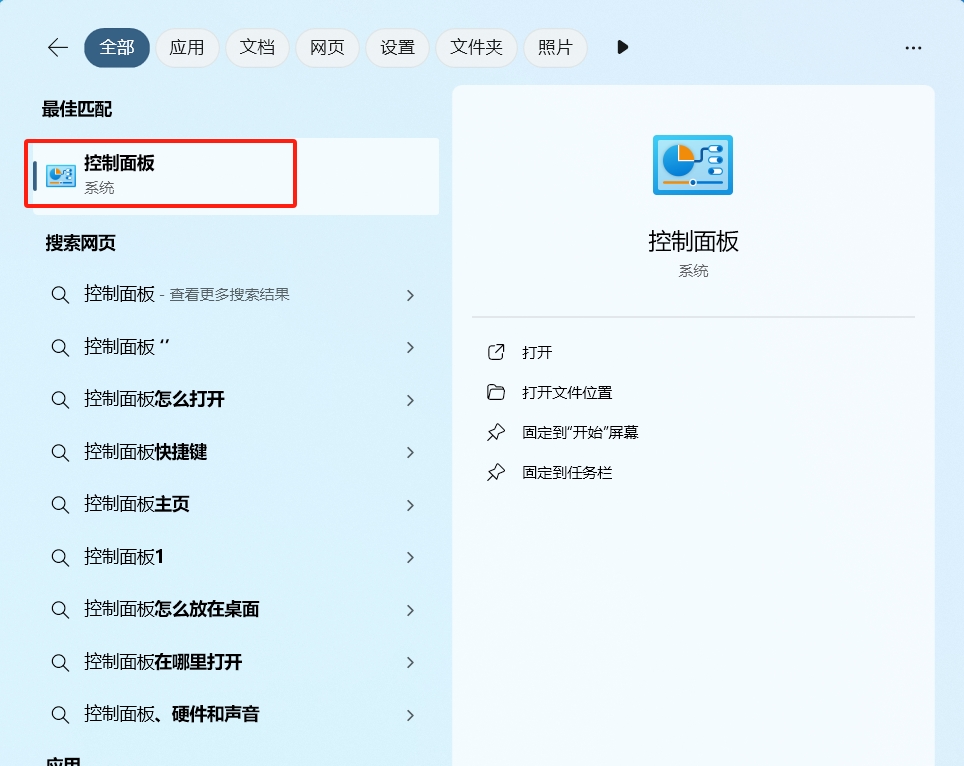

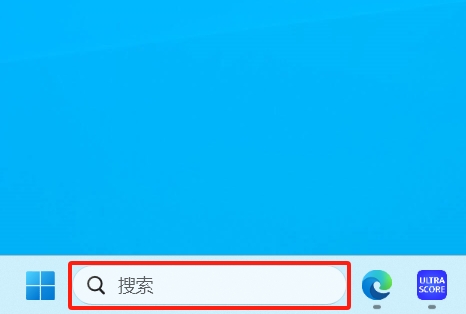

要通过个性化设置在桌面上添加“控制面板”图标。

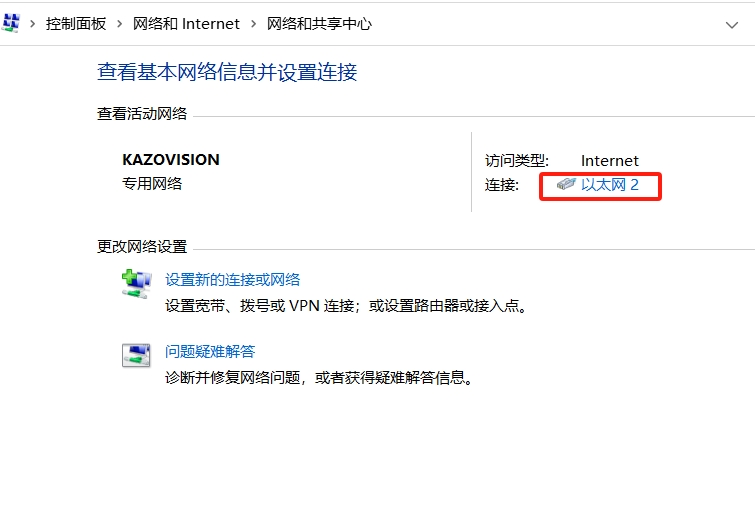

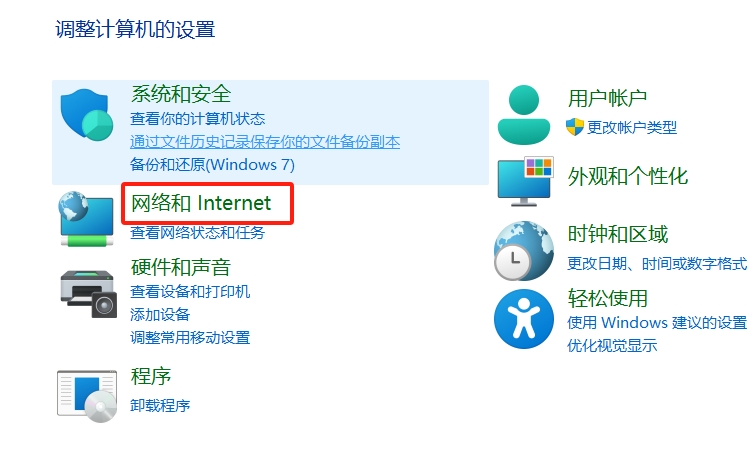

进入计分软件电脑设置。打开控制面板 > 网络和Internet> 网络和共享中心 > 以太网。

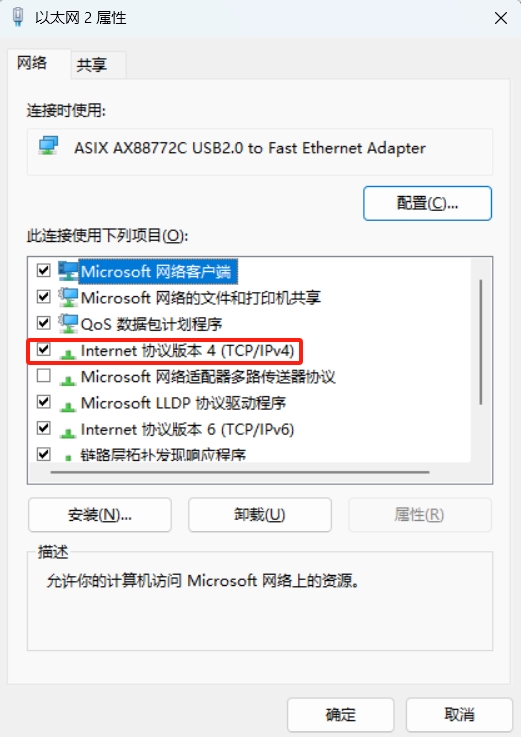

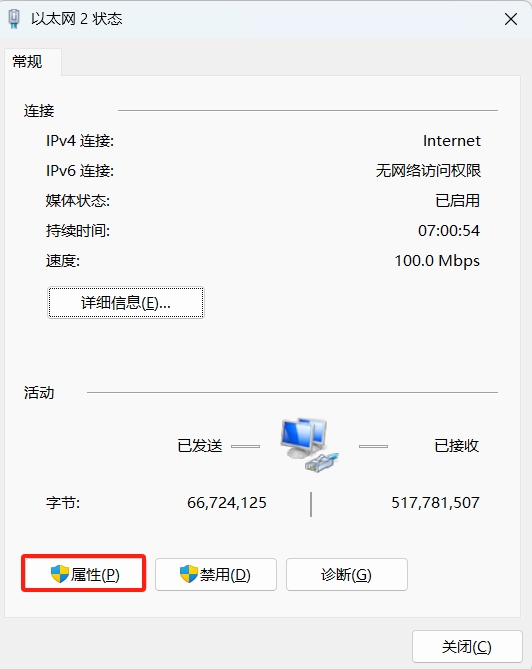

点击属性设置IP地址。
双击打开Internet Protocol Version (TCP/IPv4)。

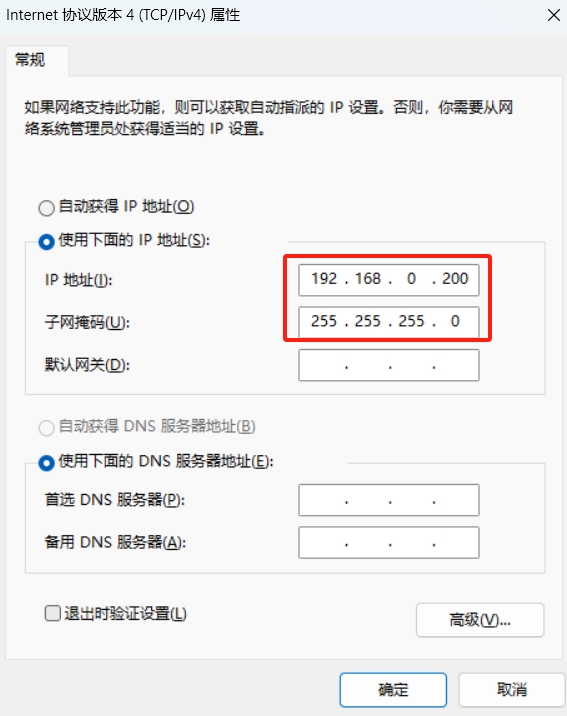

选择使用下列IP地址，然后输入IP地址，可以将PC的固定IP地址设置为192.168.0.200，子网掩码将自动获得为255.255.255.0。点击确定。

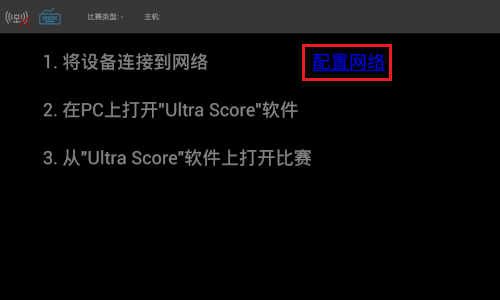

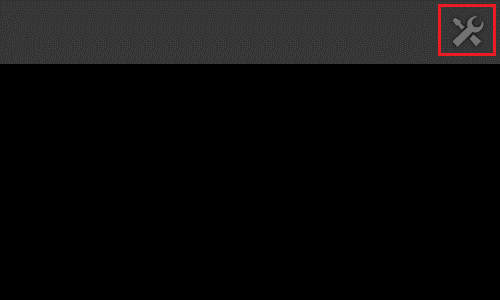

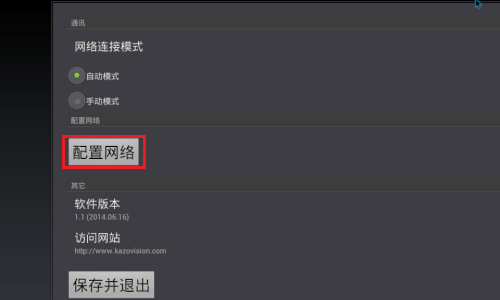

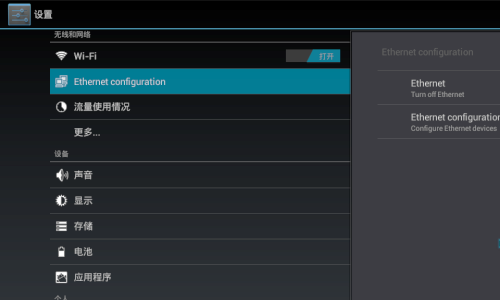

点击网络配置， 进入网络配置界面或者可以点击右上角扳手图标，进入设置界面，点击网络配置。
选择以太网。

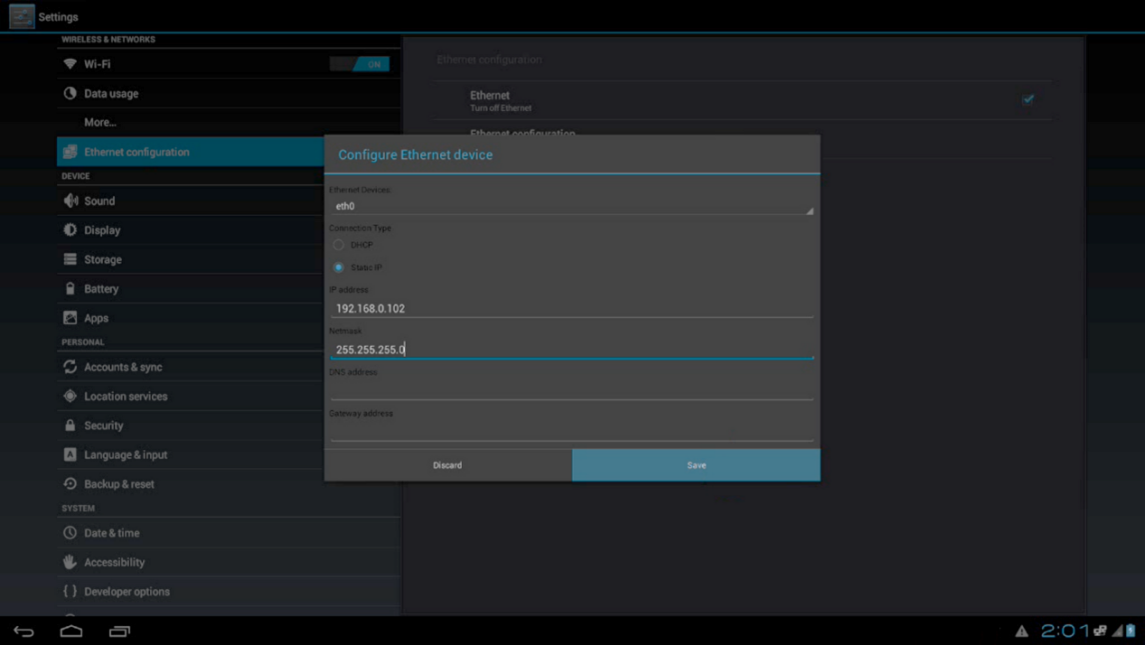

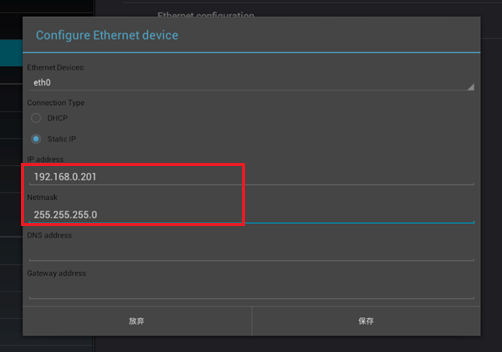

假设希望将设备连入“192.168.0.xxx”网段，为其分配的IP地址为“192.168.0.201”，子网掩码为“255.255.255.0”。在IP address 下方输入IP地址，在 Netmask 下方输入子网掩码。此时还要为PC设置一个静态IP地址（参考之前配置方式）。

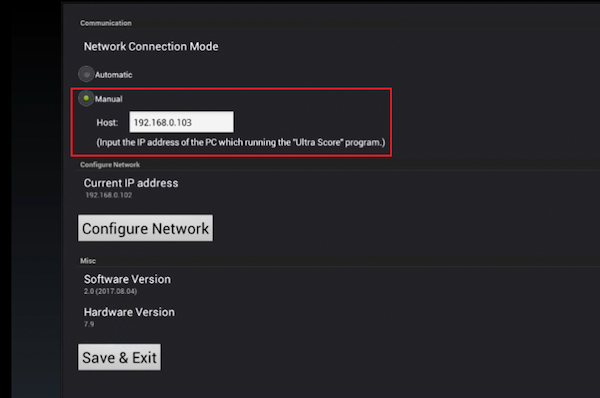

选择手动模式.。控制台上的IP是否与电脑IP地址一致。

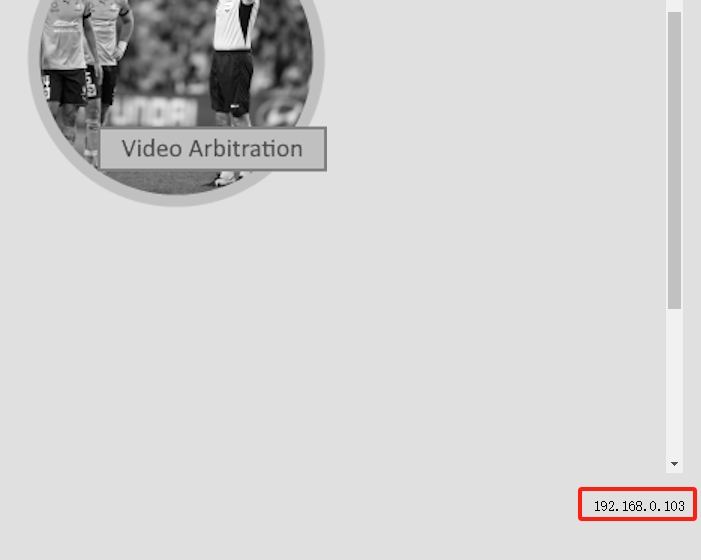

Ultra Score Terminal软件的右下角可以看到PC的IP地址。

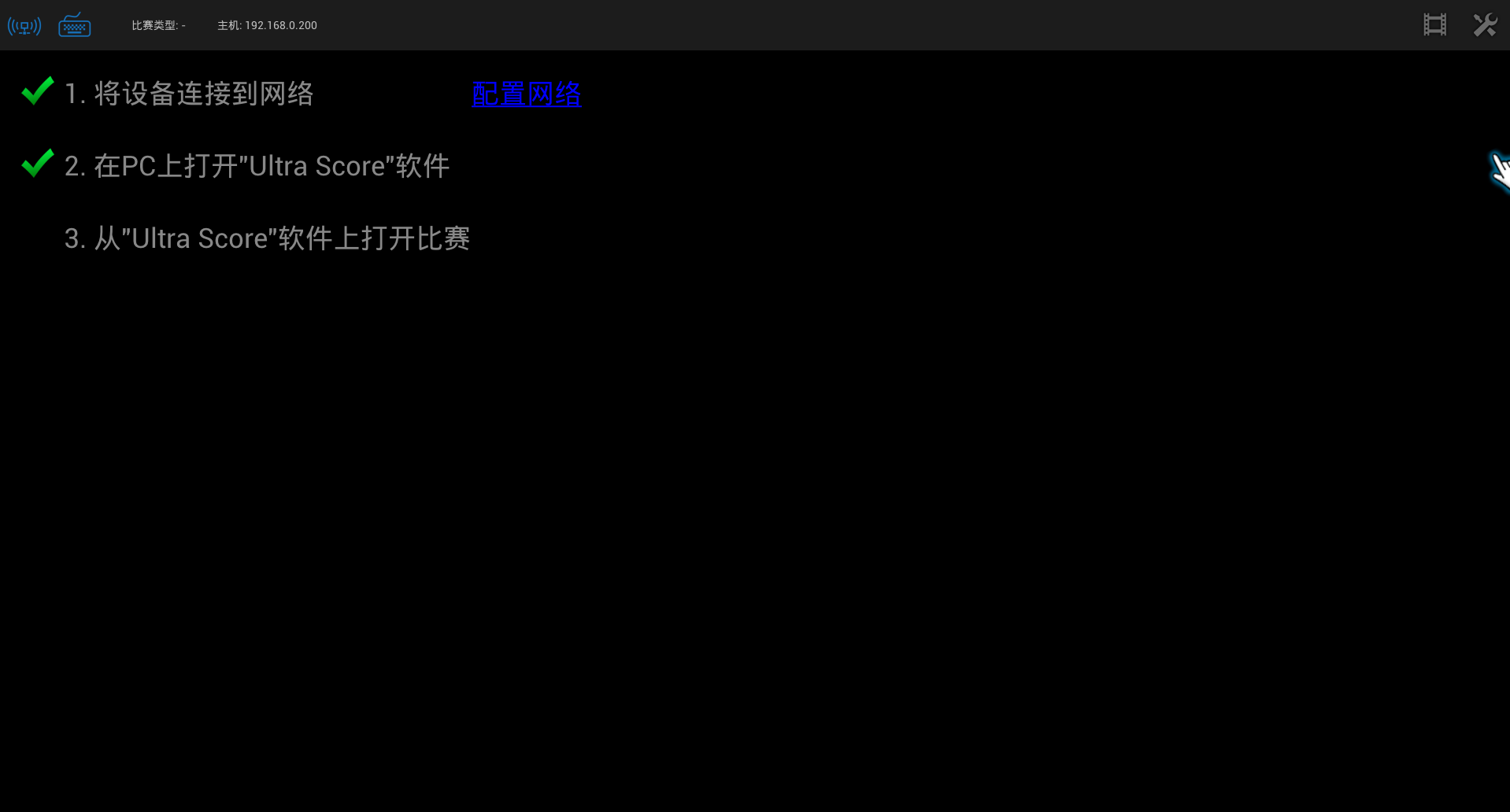

打开Ultra Score软件并确保第二个“√”标记出现，表明软件已成功启动并准备就绪。

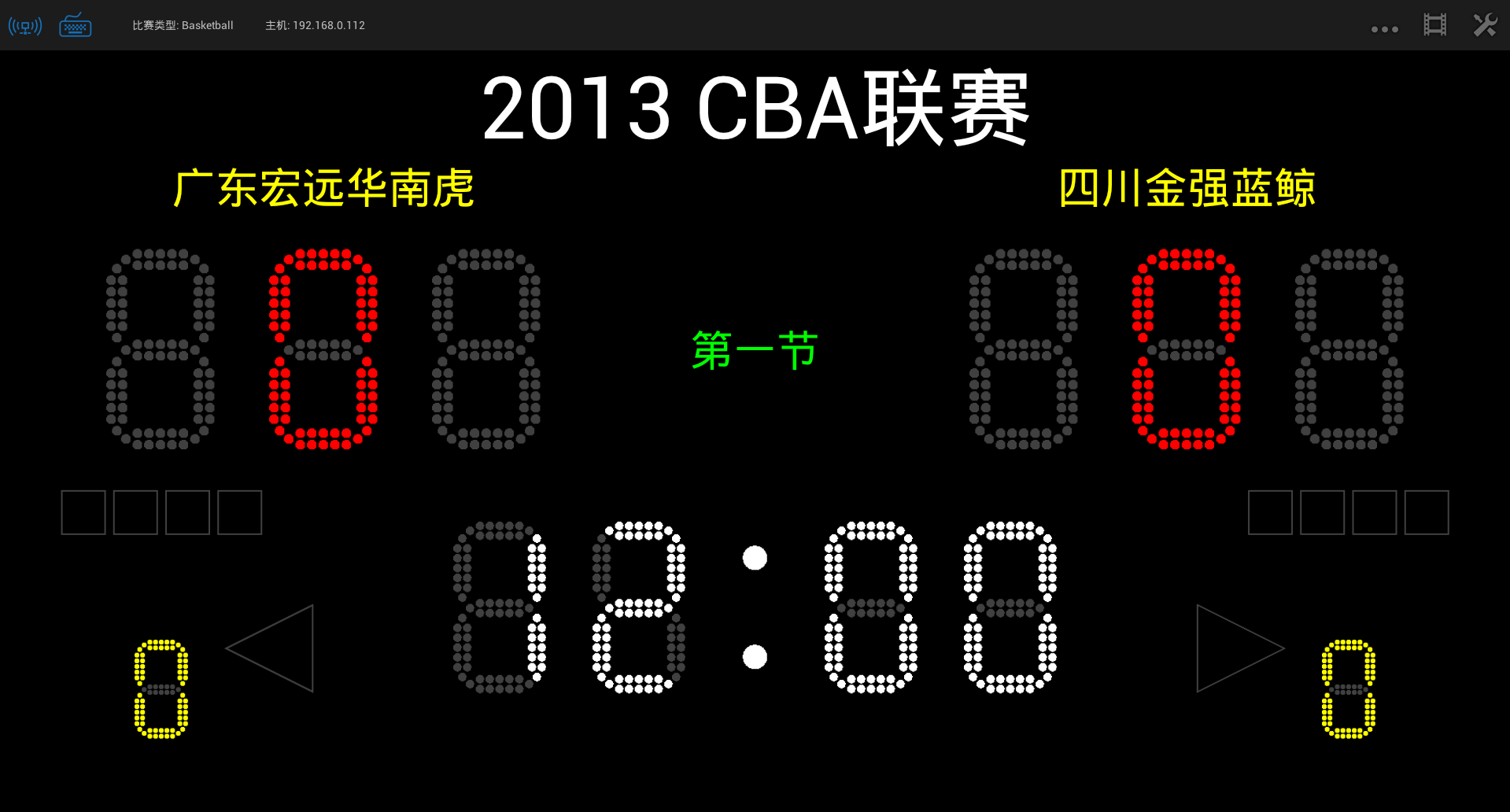

要打开“Ultra Score”软件中的比赛，并确保比赛屏幕自动出现。
故障诊断
如果软件运行过程中，画面的左上角显示以下图标，则说明网络连接断开：
此时请检查以下事项：
PC上是否打开了“Ultra Score”软件
PC上是否有防火墙等，阻止了软件的网络通讯，可以尝试关闭防火墙。
PC和打分台是否都连入了同一网络，可以尝试从PC上对打分台的IP地址进行ping的操作，以检查网络是否连通，如果ping不通请再次检查打分台与PC的IP地址是否在同一个网段。打分台IP地址可在“设置”>“Ethernet configuration”中看到。
打分台设置的主机IP地址是否与PC的IP地址相同。
打分台是否同时连接了有线和无线网络，如果无线网络暂时不使用，可以将其关闭并重启打分台。
